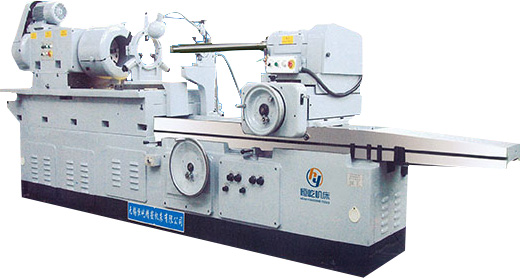

| WXHY-009A 深孔内圆磨床 |
|
机床的主要特点 Main Characteristics
• WXHY-009A型内圆磨床主要用于磨削深孔。
•磨孔直径45-300mm，磨削深度1000mm。（经特殊订货磨孔直径可增大至500mm,磨削深度可至 1200mm)。
•床头主轴采用交流变频无极调速。
•床头箱回转角度+10° （可磨削锥孔）。
•工作台行程速度采用液压无级调速。
•ZXY-009A tape internal grinder is mainly used to grind the deep hole.
•Grinding diameter of 45-160mm, max. grinding depth of 1000mm. (For special order, the grinding diameter can be enlarged to 500mm, maximum depth of grinding up to 1200mm)
•AC freq conversion & stepless speed-regulation for workhead spindle is used.
•The headstock can be swivelled over an angle of + 10°(for taper hole)
• Hyd system can be used to perform stepless speed-regulation of table.
主要技术参数 Main Technical Specifcations
机床型号
|
WXHY -009A
|
磨削孔径
|
Bore dia ground
|
(mm)
|
ф45-ф300
|
磨孔深度
|
Max. depth of bore o be ground
|
(mm)
|
1000 / 1200 特殊订货 Optoonal
|
工件旋径
|
Max.swing diameter of part
|
(mm)
|
ф500 / ф600 特殊订货 Optoonal
|
工作台行程
|
Max. travel of worktable
|
(mm)
|
1200 /1400 特殊订货 Optoonal
|
床头箱回转角度
|
Swivel angle of workhead
|
(°)
|
+ 10°
|
机床总功率
|
Machine total power
|
(kw)
|
10
|
机床外形尺寸
|
Overall dimension
|
(mm)
|
5500×1650×1830
|
机床重量
|
Weight of machine
|
(kg)
|
8500
|
机床工作精度Grinding Accuracies
机床型号
|
WXHY -009A
|
内孔圆度
|
Bore roundness
|
(mm)
|
0.005
|
内孔圆柱度
|
Cylindricity of bore
|
(mm)
|
0.01
|
内孔表面粗糙度
|
Surface roughness of bore
|
(μm)
|
Ra0.8
|
|
